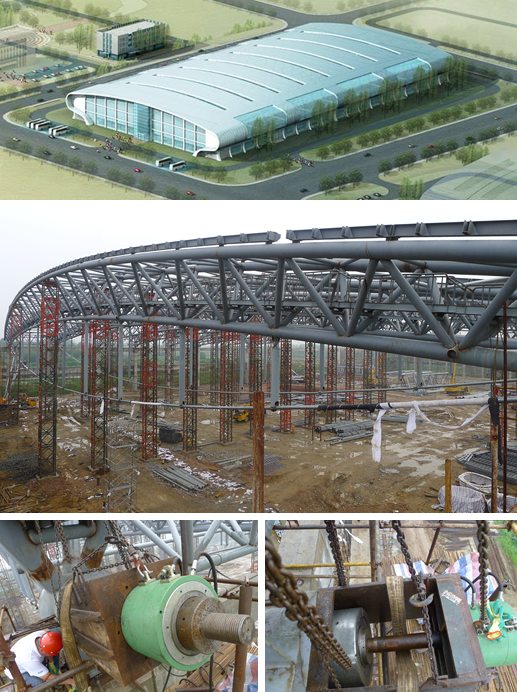

長江航道科研模型試驗大廳大跨度張弦桁架

長江航道科研模型試驗大廳共有16榀張弦桁架，跨度120m，中心間距12m，張弦桁架跨中高度13m。施工時，相鄰兩榀張弦桁架同時張拉，然后逐步向前推進張拉。

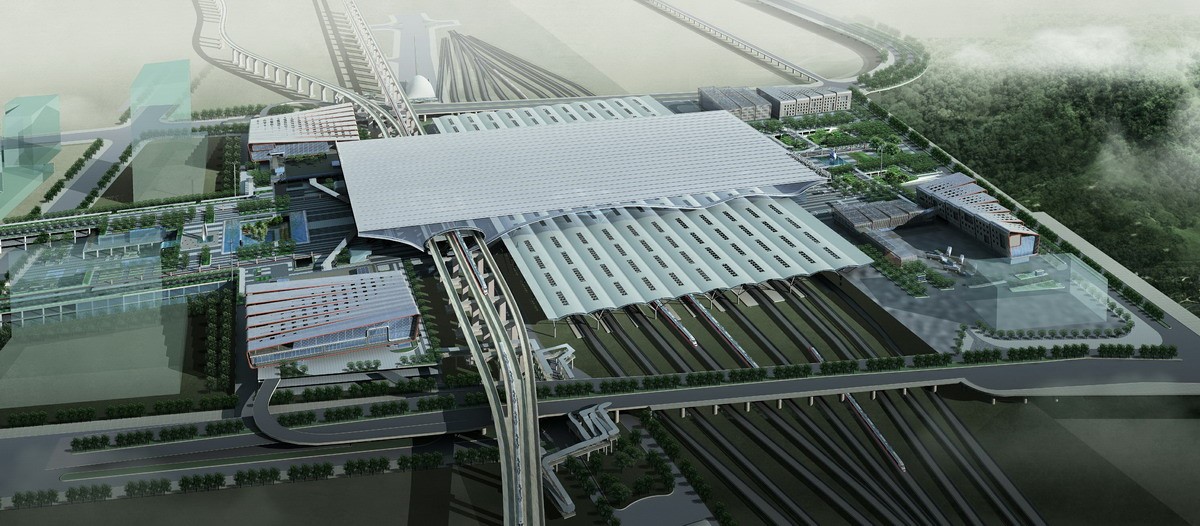

廣深港高鐵深圳北站站臺雨蓬

深圳北站站臺雨蓬總建筑面積16萬㎡，大跨站臺雨篷約7萬㎡，采用四變形環索支撐弦支結構。施工時采用同一區格內的四根鋼棒同時張拉，且同時張拉四個區格的張拉成形方式。

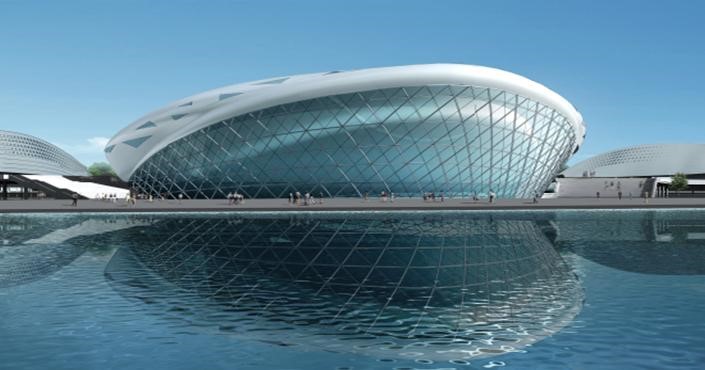

福州海峽奧林匹克體育中心體育館

福州海峽奧林匹克體育中心體育館結構為弦支-張弦結構，張弦最大跨度76m，環索弦支結構跨度107m。施工時分兩級張拉，由外至內先張拉張弦部分，然后再?gòu)埨抑ЫY(jié)構部分，最大張拉力360t。

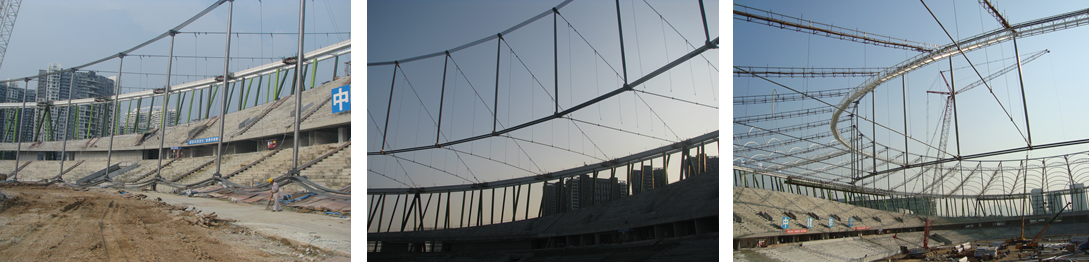

深圳寶安體育場索結構屋蓋

深圳寶安體育場外徑約237m，中間開口直徑129m，雨棚覆蓋寬54m，覆蓋面積3.3萬㎡。體育場屋蓋結構采用輪輻式索-桁結構，結構由外勁性壓環、上下內拉環、中間飛柱、36榀徑向索-桁構成。施工時選用“先提升上徑向索到位，再同步張拉下徑向索就位，最后牽引懸掛索到位”的總體方案。張拉時，引入大型結構同步移動控制系統，引入72臺250t千斤頂對36點實施整體同步提升牽引與成形張拉，36點最大同步張拉力約14000t。

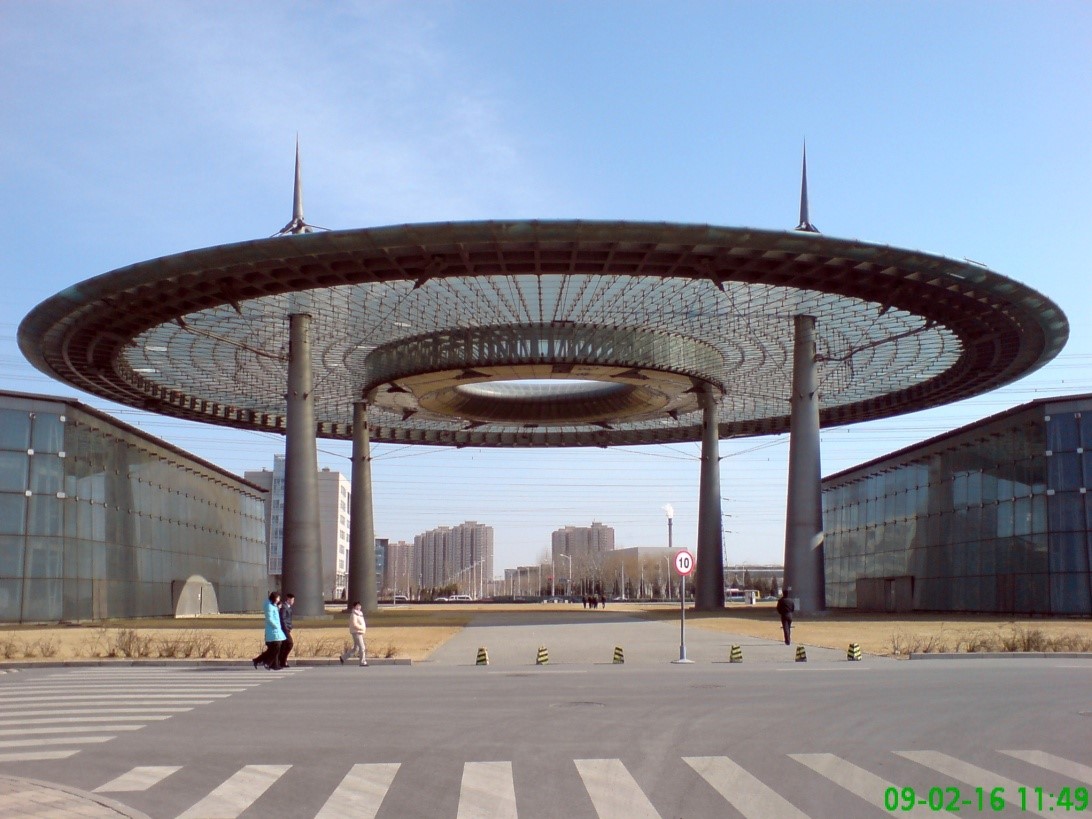

北京中關村軟件園軟件廣場地標巨型光盤

工程位于北京中關村軟件園主入口，作為地標建筑，巨型光盤與周?chē)臈澖ㄖ纬傻木扌褪髽?biāo)相呼應。巨型光盤結構由四根桅桿通過24根斜拉索吊起在空中，光盤下設置24根纜風索；光盤外徑85m，采用車輻式雙層索系；內外環間距20m，采用240根雙層分布的徑向索將內外環相連。施工時，先張拉徑向索至一定程度后再交替張拉斜拉索與纜風索，接著再?gòu)埨瓘较蛩鞯轿唬詈笤龠M(jìn)行調整。

浙江黃龍?bào)w育中心體育場

浙江黃龍?bào)w育中心主體育場挑篷屋蓋結構采用斜拉網殼大懸挑形式。整個看臺上空為曲面狀雨篷。體育場外環直徑250m，周長788m，挑篷外挑50m，挑篷東西向中點標高39m，低處標高318m。該挑篷結構由吊塔、斜拉索、內環梁、網殼、外環梁和穩定索組成,構成一個復雜的空間。我司承擔了屋蓋拉索結構分析計算，模型試驗及屋蓋拉索的施工安裝工作。

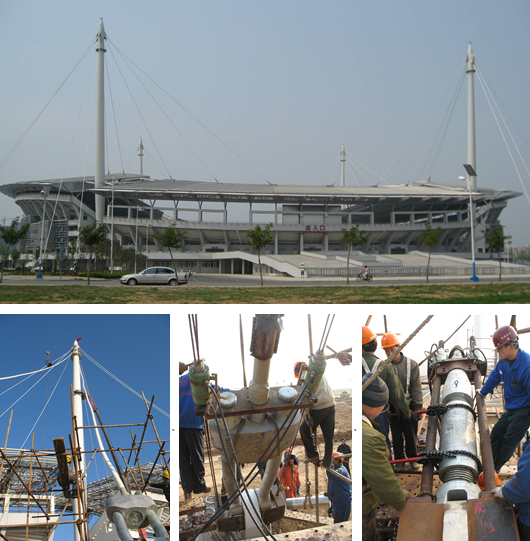

河南洛陽體育中心主體育場屋蓋

體育場平面近似橢圓形，外圍直徑240m，內場地長軸192m，短軸152m。屋面采用桅桿支撐的預應力斜拉結構，結構共有四根桅桿，每根桅桿上有7根承重索和4根平衡索，共有44根拉索。其中單索最長為103.158m，最重位15t；拉索采用規格為：φ7×127，φ7×187，φ7×301。索安裝完成后先對每根桅桿上的11根索進行初步預緊，然后再同步張拉8根穩定索。

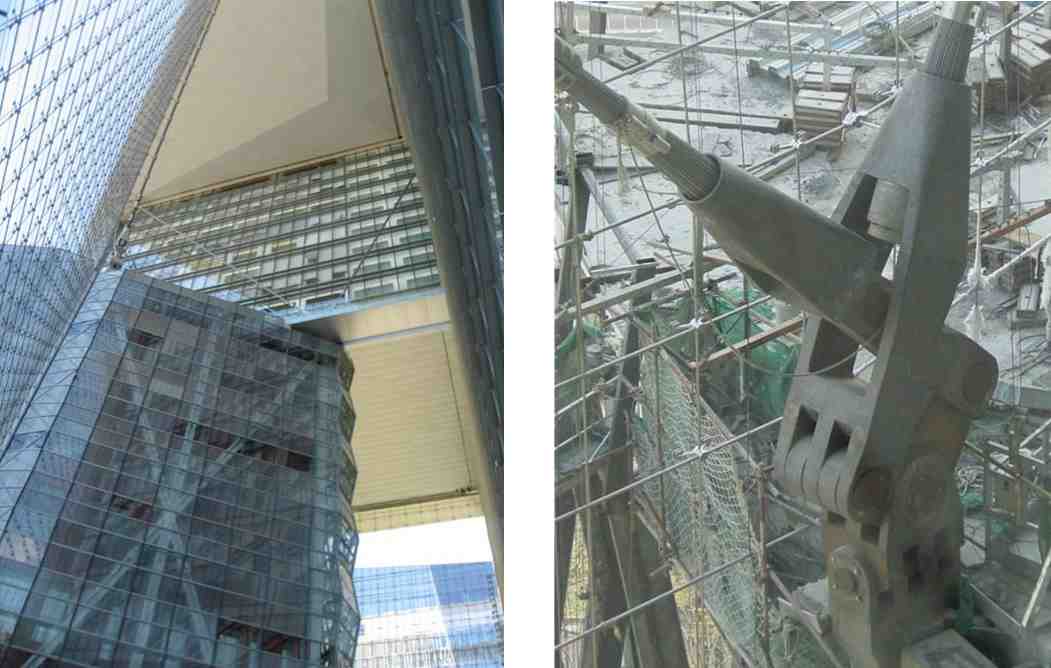

北京新保利大廈吊樓拉索

北京新保利大廈位于東二環東四十條橋西南角，大廈大堂的8層特色吊樓，由四根巨型拉索懸掛在兩側塔樓的混凝土筒體上，最大拉索由199根φ15.2鋼絞線組成，單索破斷力為5200t。大廈主立面幕墻高90m，寬60m，四根巨型拉索同時作為幕墻索支撐體系的一部分，幕墻索為單層雙向柔索。主索張拉時通過4臺500t千斤頂同步進行。

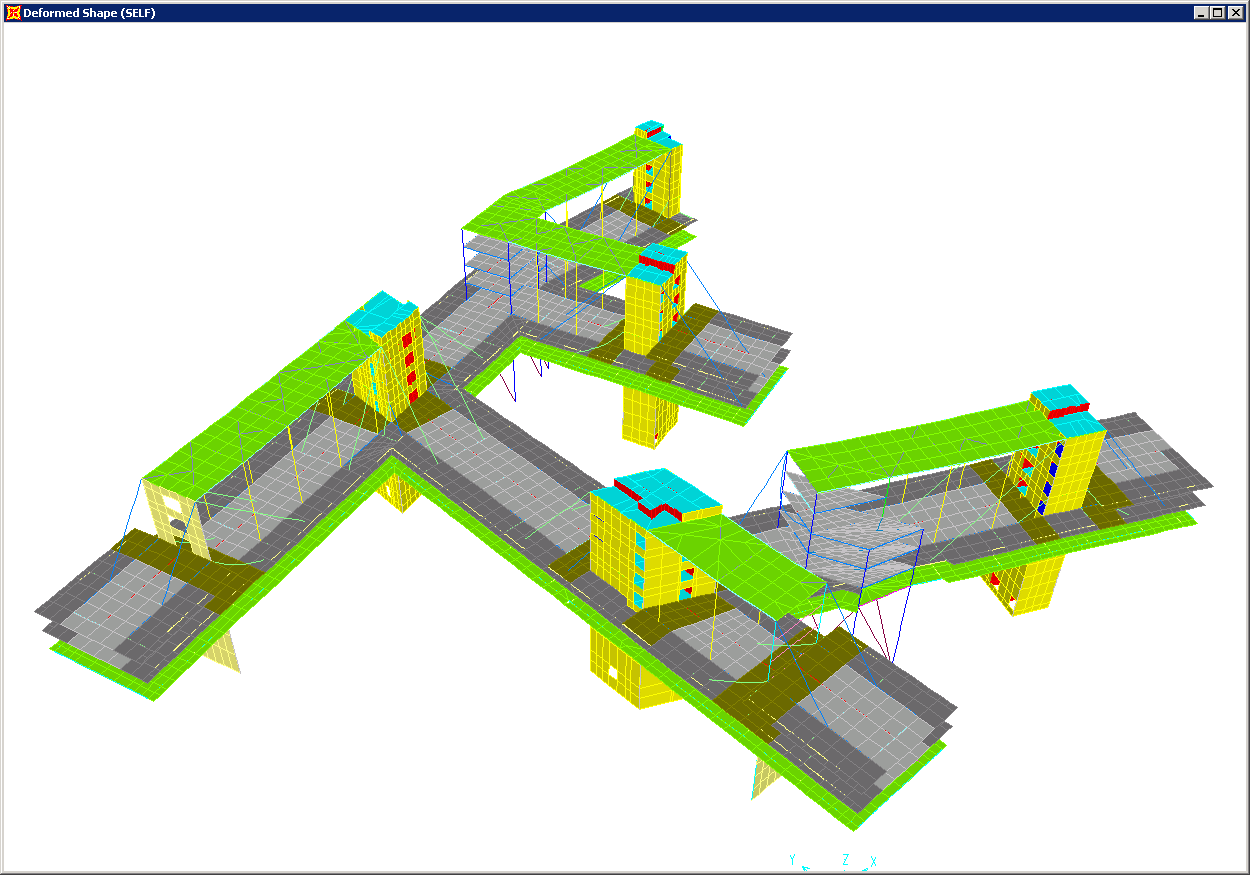

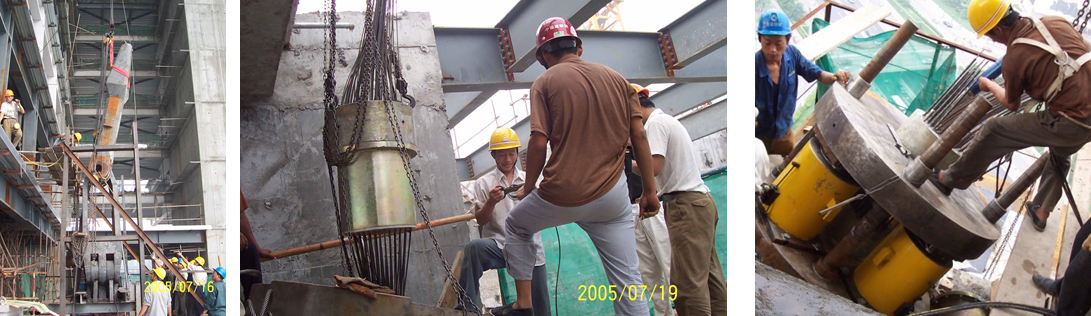

深圳大梅沙萬科總部大樓

深圳大梅沙萬科總部大樓總建筑面積?13.7萬m2，結構采用了混合框架＋拉索結構體系，即結構底層采用鋼結構，上層采用混凝土寬梁扁 柱體系，由底層鋼結構及預應力拉索將結構豎向重量傳遞到主要豎向支撐構件――筒體及落地墻、柱。側向荷載通過水平樓板傳遞到筒體和墻，主要由筒體承受側向荷載。結構最大跨度56m，最大懸挑20m，共采用120根拉索，最大拉索φ7×511（破斷力為3479t?），最大拉桿直徑：φ200mm。拉索張拉時采用10臺千斤頂同步張拉分批分級循環對稱進行，最大張拉力為180t～210t。

廣東東莞籃球館索網幕墻

東莞籃球館為全國第一個NBA標準比賽場館，地上建筑面積約5.7萬㎡，建筑總高度為37.0m。體育館外形為倒錐臺幾何體，頂面為馬鞍面，外環投影為直徑約160m的圓形，截面圓鋼管外沿環，象征著籃球架的籃框；倒錐臺側面有三角形網眼的三向網格單層曲面拉索幕墻象征著籃框下面的籃網。三向網格單層曲面拉索幕墻下端固定在地面直徑為128m的混凝土梁上，上端連接在屋蓋155.2m的環梁上，幕墻高度為16.75～26.65m，幕墻面積約1萬㎡。拉索幕墻結構為雙軸對稱結構，由水平向拉索、斜向拉索和三向節點卡具組成。施工時，先固定豎斜向拉索，然后對水平向拉索進行對稱同步分級張拉，待水平向拉索張拉到位后再通過連接器把其連接成整體。

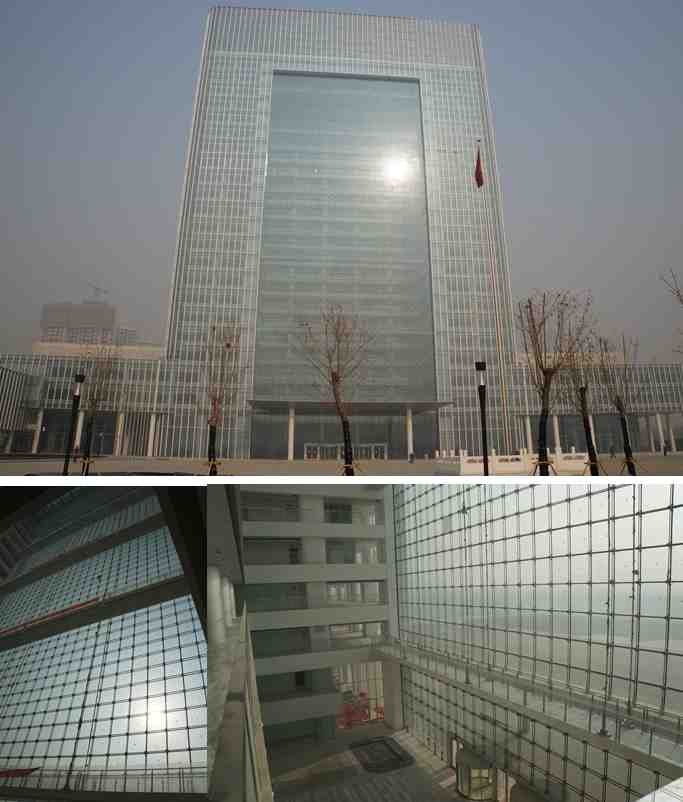

遷安市榮福宮大廈索網幕墻

遷安市榮福宮大廈幕墻結構采用預應力單層雙向平面索網體系，由北立面和南立面兩個部分組成，其中北立面幕墻尺寸為37.46m×32.65m，南立面幕墻尺寸為37.46m×16.05m，索網體系的邊界為格構式鋼框架。施工時先張拉吊索，然后再?gòu)埨癸L(fēng)索，最后固定索夾。

河北長城汽車新技術中心索網幕墻

河北長城汽車新技術中心單層索網玻璃幕墻位于研發中心南立面主入口上方，采用點式單層索網支撐形式，玻璃板塊通過點支式玻璃夾進行固定。幕墻的高度95m，寬度42m，在10m標高處設置了一個跨度為40m的雨篷。幕墻豎索直徑34mm，橫索直徑48mm，豎索的預拉力為240kN，橫索的預拉力為430kN。
